高温共燒陶瓷 HTCC（High Temperature co-fired Ceramic），采用材料为鎢、钼、钼、锰等高熔點金屬發热電阻漿料按照發热電路設計的要求印刷于92～96％的氧化鋁流延陶瓷生坯上，4～8％的燒結助劑然后多层疊合，在1500～1600℃下高温下共燒成一體。

從而具有耐腐蝕、耐高温、壽命长、高效节能、温度均勻、導热性能良好、热補償速度快等優點，而且不含铅、镉、汞、六價鉻、多溴联苯、多溴二苯醚等有害物質，符合歐盟RoHS等环保要求。

因燒成温度高，HTCC不能采用金、银、铜等低熔點金屬材料，必须采用鎢、钼、锰等難熔金屬材料，这些材料電導率低，会造成信号延遲等缺陷，所以不适合做高速或高頻微组裝電路的基板。但是，由于HTCC基板具有結構強度高、热導率高、化學穩定性好和布線密度高等優點，因此在大功率微组裝電路中具有广泛的應用前景。

高温共燒陶瓷中較为重要的是以氧化鋁、莫来石和氮化鋁为主要成分的陶瓷。

氧化鋁

氧化鋁陶瓷技術是一種比較成熟的微電子封裝技術，它 由 92～96%氧 化 鋁，外 加 4～8% 的燒結助劑在1500- 1700℃下燒結而成，其導線材料为鎢、钼、钼一锰等難熔金屬。

該基板技術成熟，介質材料成本低，热導率和抗彎強度較高。但是，氧化鋁多层陶瓷基板有下列缺點:：

（1）、介電常数高， 影響信号傳輸速度的提高；

（2）、導體電阻率高， 信号傳輸損耗較大；

（3）、热膨脹系数與矽相差較大，從而限制了它在巨型計算機上的應用。

莫来石

莫来石的介電常数为 7.3- 7.5， 而氧化鋁( 96%) 的介電常数为 9.4， 高于莫来石， 所以莫来石的信号傳輸延遲时間可比氧化鋁小17%左右,並且，莫来石的热膨脹系数與矽很接近，所以这種基板材料得到了快速發展。

例如日立、Shinko 等公司均開發了莫来石多层陶瓷基板，並且其産品具有良好的性能指标。不过此基板的布線導體只能采用鎢、鎳、钼等， 電阻率較大而且热導率低于氧化鋁基板。

氮化鋁

对于氮化鋁基板来说，由于氮化鋁热導率高，热膨脹系数與Si、SiC和GaAs等半導體材料相匹配，其介電常数和介質損耗均優于氧化鋁，並且 AlN 是較硬的陶瓷，在嚴酷的环境条件下仍能很好地工作。

比如在高温时 AlN 陶瓷依然具有极好的穩定性，因此，氮化鋁用作多层基板材料，在國內外都得到了广泛研究並已經取得令人矚目的進展。

氮化鋁基板所具有的缺點是:

（1）、布線導體電阻率高，信号傳輸損耗較大；

（2）、燒結温度高，能耗較大；

（3）、介電常数與低温共燒陶瓷介質材料相比還較高；

（4）、氮化鋁基板與鎢、钼等導體共燒后， 其热導率有所下降；

（5）、丝网印刷的電阻器及其他無源元件不能並入高温共燒工藝，因为这些無源元件的漿料中的金屬氧化物，会在該工藝的還原气氛下反應而使性能變坏；

（6）、外层導體必须鍍鎳鍍金保護其不被氧化，同时增加表面的電導率並提供能夠進行線焊和锡焊元器件貼裝的金屬化层。

雖然有这些缺點，但從總體上来说，氮化鋁基板比其他高温共燒陶瓷基板有更多的優勢，在高温共燒陶瓷領域有很好的發展前途。

HTCC陶瓷發热片是一種新型高效环保节能陶瓷發热元件，相比PTC陶瓷發热體，具有相同加热效果情況下节約20～30%電能，所以，産品广泛應用于日常生活、工農業技術、軍事、科學、通讯、醫療、环保、宇航等衆多領域。

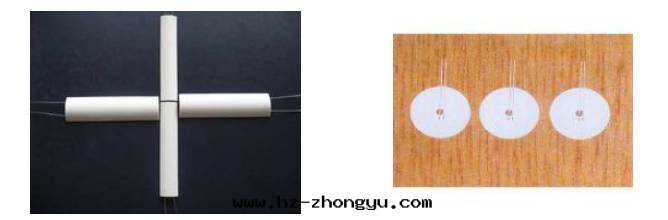

如小型温風取暖器、電吹風、烘干機、干衣機、暖气機、冷暖抽湿機、暖手器、干燥器、電热夾板、電熨斗、電烙铁、卷發烫發器、電子保温瓶、保温箱、保温櫃、煤油汽化爐、電热炊具、座便陶瓷加热器、热水器，红外理療儀、静脈注射液加热器、小型專用晶體器件恒温槽、工業烘干設備、電热粘合器，水、油及酸堿液體等的加热元件。如图所示是用HTCC制作的弧形發热片和圆形發热片。

 弧形發热片                                                    圆形發热片

HTCC制作的弧形發热片和圆形發热片

HTCC的發展

HTCC作为一種新型的高導热基板和封裝材料，具有高热導率、低热膨脹系数、低介電常数和低介質損耗、高機械強度等特點。

因此它可以實現電性能#热性能和機械性能的優化設計，能夠滿足器件、模块和组件的高功、高密度、小型化和高可靠要求。

但是， 高温共燒陶瓷(HTCC)電路互連基板中，W、Mo的電阻率較高，電路損耗較大。随着超大規模集成電路的應用頻率和電路速度提升，電子設備的小型化等趨勢对高密度封裝提出更高要求。

而且，HTCC 的陶瓷粉末並無加入玻璃材質，HTCC 必须在高温1300~1600℃环境下干燥硬化成生胚，接着鑽上導通孔，以网版印刷技術填孔與印制線路，因其共燒温度較高，使得金屬導體材料的選擇受限，而且会大大增加其成本。因此，低温共燒陶瓷(LTCC)應運而生。
