陶瓷基板材料以其優良的導热性和气密性，广泛應用于功率電子、電子封裝、混合微電子與多芯片模块等領域。本文簡要介紹了目前陶瓷基板的現狀與以后的發展。

塑料尤其是环氧樹脂由于比較好的經濟性，至目前为止依然占據整个電子市场的統治地位，但是許多特殊領域比如高温、線膨脹系数不匹配、气密性、穩定性、機械性能等方面顯然不适合，即使在环氧樹脂中添加大量的有機溴化物也無濟于事。

相对于塑料材料，陶瓷材料也在電子工業扮演者重要的角色，其電阻高，高頻特性突出，且具有热導率高、化學穩定性佳、热穩定性和熔點高等優點。在電子線路的設計和制造非常需要这些的性能，因此陶瓷被广泛用于不同厚膜、薄膜或和電路的基板材料，還可以用作絕緣體，在热性能要求苛刻的電路中做導热通路以及用来制造各種電子元件。

2.1 Al2O3

到目前为止，氧化鋁基板是電子工業中最常用的基板材料，因为在機械、热、電性能上相对于大多数其他氧化物陶瓷，強度及化學穩定性高，且原料来源丰富，适用于各種各樣的技術制造以及不同的形狀。

2.2 BeO

具有比金屬鋁還高的热導率，應用于需要高热導的场合，但温度超过300℃后迅速降低，最重要的是由于其毒性限制了自身的發展。

2.3 AlN

AlN有两个非常重要的性能值得注意：一个是高的热導率，一个是與Si相匹配的膨脹系数。缺點是即使在表面有非常薄的氧化层也会对热導率産生影響，只有对材料和工藝進行嚴格控制才能制造出一致性較好的AlN基板。目前大規模的AlN生産技術國內還是不成熟，相对于Al2O3，AlN價格相对偏高許多，这个也是制約其發展的瓶頸。綜合以上原因，可以知道，氧化鋁陶瓷由于比較優越的綜合性能，在目前微電子、功率電子、混合微電子、功率模块等領域還是處于主導地位而被大量運用。

制造高純度的陶瓷基板是很困難的，大部分陶瓷熔點和硬度都很高，这一點限制了陶瓷機械加工的可能性，因此陶瓷基板中常常摻雜熔點較低的玻璃用于助熔或者粘接，使最終産品易于機械加工。Al2O3、BeO、AlN基板制備过程很相似，将基體材料研磨成粉直徑在幾微米左右，與不同的玻璃助熔劑和粘接劑（包括粉體的MgO、CaO）混合，此外還向混合物中加入一些有機粘接劑和不同的增塑劑再球磨防止团聚使成分均勻，成型生瓷片，最后高温燒結。目前陶瓷成型主要有如下幾種方法：

●輥軸軋制 将漿料噴塗到一个平坦的表面，部分干燥以形成黏度像油灰狀的薄片，再将薄片送入一对大的平行輥軸中軋碾得到厚度均勻的生瓷片。

●流延 漿料通过鋒利的刀刃塗複在一个移動的带上形成薄片。與其他工藝相比这是一種低压的工藝。

●粉末压制 粉末在硬模具腔內並施加很大的压力（約138MPa）下燒結，盡管压力不均勻可能産生过度翹曲但这一工藝生産的燒結件非常致密，容差較小。

●等静压粉末压制 这種工藝使用使用周圍为水或者为甘油的模及使用高达69MPa的压力这種压力更为均勻所制成的部件翹曲更小。

●擠压 漿料通过模具擠出这種工藝使用的漿料黏度較低，難以獲得較小容差，但是这種工藝非常經濟，並且可以得到比其他方法更薄的部件。

現階段較普遍的陶瓷散热基板種類共有HTCC、LTCC、DBC、DPC四種，其中HTCC屬于較早期發展的技術，但由于燒結温度較高使其電极材料的選擇受限，且制作成本相对昂貴，这些因素促使LTCC的發展，LTCC雖然将共燒温度降至約850℃，但缺點是尺寸精确度、産品強度等不易控制。

而DBC與DPC則为國內近幾年才開發成熟，且能量産化的專業技術，DBC是利用高温加热将Al2O3與Cu板結合，其技術瓶頸在于不易解決Al2O3與Cu板間微气孔産生之問題，这使得該産品的量産能量與良率受到較大的挑戰，而DPC技術則是利用直接鍍铜技術，将Cu沉積于Al2O3基板之上，其工藝結合材料與薄膜工藝技術，其産品为近年最普遍使用的陶瓷散热基板。然而其材料控制與工藝技術整合能力要求較高，这使得跨入DPC産業並能穩定生産的技術門檻相对較高。

4.1 LTCC (Low-Temperature Co-fired Ceramic)

LTCC 又稱为低温共燒多层陶瓷基板，此技術须先将無機的氧化鋁粉與約30%~50%的玻璃材料加上有機黏結劑，使其混合均勻成为泥狀的漿料，接着利用刮刀把漿料刮成片狀，再經由一道干燥过程将片狀漿料形成一片片薄薄的生胚，然后依各层的設計鑽導通孔，作为各层讯号的傳遞，LTCC內部線路則運用网版印刷技術，分别于生胚上做填孔及印制線路，內外電极則可分别使用银、铜、金等金屬，最后将各层做疊层動作，放置于850~900℃的燒結爐中燒結成型，即可完成。详细制造过程LTCC生産流程图4.1

图4.1LTCC生産流程图

4.2 HTCC (High-Temperature Co-fired Ceramic)

HTCC又稱为高温共燒多层陶瓷，生産制造过程與LTCC极为相似，主要的差异點在于HTCC的陶瓷粉末並無加入玻璃材質，因此，HTCC的必须再高温1300~1600℃环境下干燥硬化成生胚，接着同樣鑽上導通孔，以网版印刷技術填孔與印制線路，因其共燒温度較高，使得金屬導體材料的選擇受限，其主要的材料为熔點較高但導電性卻較差的鎢、钼、锰…等金屬，最后再疊层燒結成型。

4.3 DBC (Direct Bonded Copper)

直接敷铜技術是利用铜的含氧共晶液直接将铜敷接在陶瓷上，其基本原理就是敷接过程前或过程中在铜與陶瓷之間引入适量的氧元素，在1065℃~1083℃範圍內，铜與氧形成Cu-O共晶液， DBC技術利用該共晶液一方面與陶瓷基板發生化學反應生成 CuAlO2或CuAl2O4相，另一方面浸潤铜箔實現陶瓷基板與铜板的結合。陶瓷基板直接敷铜板的制造流程图如下图4.2。

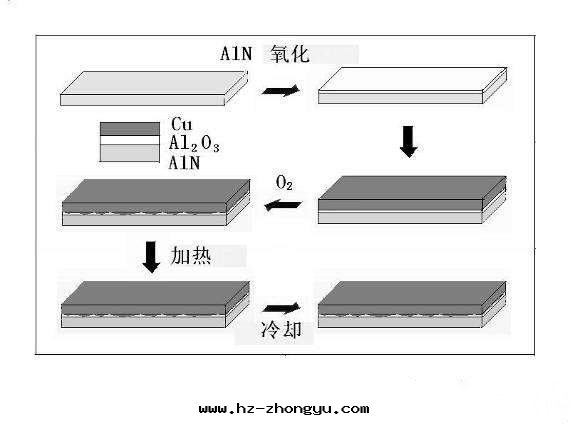

(a) Al2O3陶瓷基板敷铜板工藝 (b) AlN陶瓷基板敷铜板工藝

图4.2 直接敷铜陶瓷基板工藝示意图

直接敷铜陶瓷基板由于同时具備铜的優良導電、導热性能和陶瓷的機械強度高、低介電損耗的優點，所以得到广泛的應用。在过去的幾十年里，敷铜基板在功率電子封裝方面做出了很大的貢獻，这主要歸因于直接敷铜基板具有如下性能特點：

● 热性能好；

● 電容性能；

● 高的絕緣性能；

● Si相匹配的热膨脹系数；

● 電性能優越，载流能力強。

直接敷铜陶瓷基板最初的研究就是为了解決大電流和散热而開發出来的，后来又應用到AlN陶瓷的金屬化。除上述特點外還具有如下特點使其在大功率器件中得到广泛應用：

● 機械應力強，形狀穩定；高強度、高導热率、高絕緣性；結合力強，防腐蝕；

● 极好的热循环性能，循环次数达5万次，可靠性高；

● 與PCB板(或IMS基片)一樣可刻蝕出各種图形的結構；無污染、無公害；

● 使用温度宽-55℃～850℃；热膨脹系数接近矽，簡化功率模块的生産工藝。

由于直接敷铜陶瓷基板的特性，就使其具有PCB基板不可替代特點。DBC的热膨脹系数接近矽芯片，可节省过渡层Mo片，省工、节材、降低成本，由于直接敷铜陶瓷基板沒有添加任何釺焊成分，这樣就減少焊层，降低热阻，減少孔洞，提高成品率，並且在相同载流量下 0.3mm厚的铜箔線宽僅为普通印刷電路板的10%；其優良的導热性，使芯片的封裝非常緊凑，從而使功率密度大大提高，改善系統和裝置的可靠性。

为了提高基板的導热性能，一般是減少基板的厚度，超薄型(0.25mm)DBC板可替代BeO，直接敷接铜的厚度可以达到0.65mm，这樣直接敷铜陶瓷基板就能承载較大的電流且温度升高不明顯，100A電流連續通过1mm宽0.3mm厚铜體，温升約17℃；100A電流連續通过2mm宽0.3mm厚铜體，温升僅5℃左右。與釺焊和Mo-Mn法相比，DBC具有很低的热阻特性，以10×10mmDBC板的热阻为例：

0.63mm厚度陶瓷基片DBC的热阻为0.31K/W，0.38mm厚度陶瓷基片DBC的热阻为0.19K/W，0.25mm厚度陶瓷基片DBC的热阻为0.14K/W。

氧化鋁陶瓷的電阻最高，其絕緣耐压也高，这樣就保障人身安全和設備防護能力；除此之外DBC基板可以實現新的封裝和组裝方法，使産品高度集成，體積縮小。

4.3.1 直接敷铜陶瓷基板發展趨勢

在大功率、高密度封裝中，電子元件及芯片等在運行过程中産生的热量主要通过陶瓷基板散發到环境中，所以陶瓷基板在散热过程中擔當了重要的角色。Al2O3陶瓷導热率相对較低，在大功率、高密度封裝器件運行时须強制散热才可滿足要求。BeO陶瓷導热性能最好，但因环保問題，基本上被淘汰。SiC陶瓷金屬化后鍵合不穩定，作为絕緣基板用时，会引起热導率和介電常数的改變。AlN陶瓷具有高的導热性能，适用于大功率半導體基片，在散热过程中自然冷卻即可达到目的，同时還具有很好的機械強度、優良的電气性能。雖然目前國內制造技術還需改進，價格也比較昂貴，但其年産增率比Al2O3陶瓷高4倍以上，以后可以取代BeO和一些非氧化物陶瓷。所以采用AlN陶瓷做絕緣導热基板已是大勢所趨，只不过是存在时間與性價比的問題。

4.3.2直接敷鋁(DAB)陶瓷基板與直接敷铜陶瓷基板(DBC)性能比較

直接敷鋁基板作为一種絕緣载體應用于電子電路而取得长足進展，該技術借鑑了直接敷铜陶瓷基板技術。这類新型的直接敷Al基板在理論和實验上表現出好的特性。盡管它的特性在很多方面相似于直接敷Cu基板。对于直接敷Cu基板，由于金屬铜的膨脹系数室温时为17.0 ′10-6/°C，96氧化鋁陶瓷基板的热膨脹系数室温时为6.0′10-6/°C，铜和氧化鋁敷接的温度較高（大于1000℃），界面会形成比較硬的産物CuAlO2，所以敷接铜的氧化鋁基板的內應力較大，抗热震動性能相对較差，在使用中常常因疲勞而損坏。

鋁和铜相比，具有較低的熔點，低廉的價格和良好的塑性，純鋁的熔點只有660℃，純鋁的膨脹系数在室温时为23.0′ 10-6/℃，金屬鋁和氧化鋁陶瓷基板的敷接是物理湿潤，在界面上沒有化學反應，而且純鋁所具有的優良的塑性能夠有效缓解界面因热膨脹系数不同引起的热應力，研究也證實Al/Al2O3陶瓷基板具有非常優良的抗热震性能。这是直接敷Cu基板無法比拟的，同时金屬鋁和氧化鋁陶瓷之間的抗剝離強度也較大。

直接敷鋁基板作为基板特别适合于功率電子電路直接敷鋁基板性能不同于直接敷铜基板的性能，前者在高温循环下有更好的穩定性能。直接敷鋁基板的芯片也表現出更好的穩定性，勝过直接敷铜基板。直接敷鋁基板以它的高的抗热震性、低的重量，有望在将来開發出更好的性能，以滿足更高的需求。

4.3.3敷鋁陶瓷基板的發展趨勢

敷鋁陶瓷基板(DAB)以其獨特的性能應用于絕緣载體，特别是功率電子電路。这種新型材料在很多方面都有和直接敷铜基板(DBC)相似的地方，而自身又具有顯著的抗热震性能和热穩定性能，对提高在极端温度下工作器件的穩定性十分明顯。由Al-Al2O3基板、Al-AlN基板做成的電力器件模块已成功應用在日本汽車工業上。DAB基板在对高可靠性有特殊要求的器件上具有巨大的潛力，这就使其非常适合優化功率電子系統、自動化、航空航天等。

4.4 DPC (Direct Plate Copper)

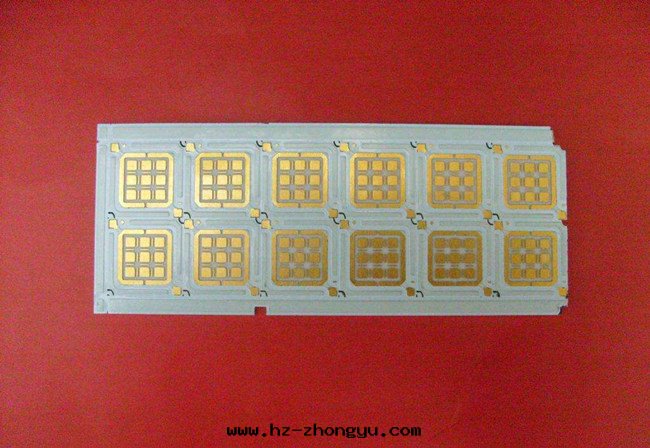

DPC亦稱为直接鍍铜基板， DPC基板工藝为例：首先将陶瓷基板做前處理清潔，利用薄膜專業制造技術－真空鍍膜方式于陶瓷基板上濺鍍結合于铜金屬複合层，接着以黄光微影之光阻被複曝光、顯影、蝕刻、去膜工藝完成線路制作，最后再以電鍍/化學鍍沉積方式增加線路的厚度，待光阻移除后即完成金屬化線路制作，详细DPC生産流程图如下图。

5.1 热傳導率

热導率代表了基板材料本身直接傳導热能的一種能力，数值愈高代表其散热能力愈好。在LED領域散热基板最主要的作用就是在于，如何有效的将热能從LED芯片傳導到系統散热，以降低LED 芯片的温度，增加發光效率與延长LED壽命，因此，散热基板热傳導效果的優劣就成为業界在選用散热基板时，重要的評估項目之一。

檢視表一，由四種陶瓷散热基板的比較可明看出，雖然Al2O3材料之热傳導率約在20~24之間，LTCC为降低其燒結温度而添加了30%~50%的玻璃材料，使其热傳導率降至2~3W/mK左右；而HTCC因其普遍共燒温度略低于純Al2O3基板之燒結温度，而使其因材料密度較低使得热傳導系数低Al2O3基板約16~17W/mK之間。一般来说，LTCC與HTCC散热效果並不如DBC與DPC散热基板里想。

5.2 操作环境温度

操作环境温度，主要是指産品在生産过程中，使用到最高工藝温度，而以一生産工藝而言，所使用的温度愈高，相对的制造成本也愈高，且良率不易掌控。

HTCC工藝本身即因为陶瓷粉末材料成份的不同，其工藝温度約在1300~1600℃之間，而LTCC/DBC的工藝温度亦約在850~1000℃之間。此外，HTCC與LTCC在工藝后对必须疊层后再燒結成型，使得各层会有收縮比例問題，为解決此問題相關業者也在努力尋求解決方案中。

另一方面，DBC对工藝温度精準度要求十分嚴苛，必须于温度极度穩定的1065~1085℃温度範圍下，才能使铜层熔炼为共晶熔體，與陶瓷基板緊密結合，若生産工藝的温度不夠穩定，勢必会造成良率偏低的現象。而在工藝温度與裕度的考量，DPC的工藝温度僅需250~350℃左右的温度即可完成散热基板的制作，完全避免了高温对于材料所造成的破坏或尺寸變异的現象，也排除了制造成本費用高的問題。

5.3 工藝能力

工藝能力，主要是表示各種散热基板的金屬線路是以何種工藝技術完成，由于線路制造/成型的方法直接影響了線路精準度、表面粗糙鍍、对位精準度…等特性，因此在高功率小尺寸的精细線路需求下，工藝分辨率便成了必须要考慮的重要項目之一。

LTCC與HTCC均是采用厚膜印刷技術完成線路制作，厚膜印刷本身即受限于网版张力問題，一般而言，其線路表面較为粗糙，且容易造成有对位不精準與累進公差过大等現象。此外，多层陶瓷疊压燒結工藝，還有收縮比例的問題需要考量，这使得其工藝分辨率較为受限。

而DBC雖以微影工藝備制金屬線路，但因其工藝能力限制，金屬铜厚的下限約在150~300um之間，这使得其金屬線路的分辨率上限亦僅为150~300um之間(以深宽比1:1为标準)。而DPC則是采用的薄膜工藝制作，利用了真空鍍膜、黄光微影工藝制作線路，使基板上的線路能夠更加精确，表面平整度高，再利用電鍍/電化學鍍沉積方式增加線路的厚度，DPC金屬線路厚度可依産品實際需求(金屬厚度與線路分辨率)而設計。一般而言，DPC金屬線路的分辨率在金屬線路深宽比为1:1的原則下約在10~50um之間。因此，DPC杜絕了LTCC/HTCC的燒結收縮比例及厚膜工藝的网版张网問題。

5.4、陶瓷散热基板之應用

陶瓷散热基板会因應需求及應用上的不同，外型亦有所差别。另一方面，各種陶瓷基板也可依産品制造方法的不同，作出基本的區分。LTCC散热基板在LED産品的應用上，大多以大尺寸高功率以及小尺寸低功率産品为主，基本上外观大多呈現凹杯狀，且依客戶端的需求可制作出有導線架 & 沒有導線架两種散热基板，凹杯形狀主要是針对封裝工藝采用較簡易的點胶方式封裝成型所設計，並利用凹杯邊緣作为光線反射的路徑，但LTCC本身即受限于工藝因素，使得産品難以備制成小尺寸，再者，采用了厚膜制作線路，使得線路精準度不足以符合高功率小尺寸的LED産品。而與LTCC工藝與外观相似的HTCC，在LED散热基板这一块，尚未被普遍的使用，主要是因为HTCC采用1300~1600℃高温干燥硬化，使生産成本的增加，相对的HTCC基板費用也高，因此对极力朝低成本趨向邁進LED産業而言，面臨了較嚴苛的考验HTCC。

另一方面， DBC與DPC則與LTCC/HTCC不僅有外观上的差异，連LED産品封裝方式亦有所不同，DBC/DPC均是屬于平面式的散热基板，而平面式散热基板可依客制化備制金屬線路加工，再根據客戶需求切割成小尺寸産品，辅以共晶/複晶工藝，結合已非常純熟的螢光粉塗布技術及高階封裝工藝技術鑄膜成型，可大幅的提升LED的發光效率。

然而，DBC産品因受工藝能力限制，使得線路分辨率上限僅为150~300um，若要特别制作细線路産品，必须采用研磨方式加工，以降低铜层厚度，但卻造成表面平整度不易控制與增加額外成本等問題，使得DBC産品不易于共晶/複晶工藝高線路精準度與高平整度的要求之應用。DPC利用薄膜微影工藝備制金屬線路加工，具備了線路高精準度與高表面平整度的的特性，非常适用于複晶/共晶接合方式的工藝，能夠大幅減少LED産品的導線截面積，進而提升散热的效率。

經由上述各種陶瓷基板之生産流程、特性比較、以及應用範圍说明后，可明确的比較出个别的差异性。其中，LTCC散热基板在LED産業中已經被广泛的使用，但LTCC为了降低燒結温度，于材料中加入了玻璃材料，使整體的热傳導率降低至2~3W/mK之間，比其他陶瓷基板都還要低。

再者，LTCC使用网印方式印制線路，使線路本身具有線徑宽度不夠精细、以及网版张网問題，導致線路精準度不足、表面平整度不佳等現象，加上多层疊压燒結又有基板收縮比例的問題要考量，並不符合高功率小尺寸的需求，因此在LED産業的應用目前多以高功率大尺寸，或是低功率産品为主。而與LTCC工藝相似的HTCC以1300~1600℃的高温干燥硬化，使生産成本偏高，居于成本考量鮮少目前鮮少使用于LED産業，且HTCC與LTCC有相同的問題，亦不适用于高功率小尺寸的LED産品。

另一方面，为了使DBC的铜层與陶瓷基板附着性佳，必须因采用1065~1085℃高温熔炼，制造費用較高，且有基板與Cu板間有微气孔問題不易解決，使得DBC産品産能與良率受到极大的考验；再者，若要制作细線路必须采用特殊處理方式将铜层厚度變薄，卻造成表面平整度不佳的問題，若将産品使用于共晶/複晶工藝的LED産品相对較为嚴苛。反倒是DPC産品，

本身采用薄膜工藝的真空濺鍍方式鍍上薄铜，再以黄光微影工藝完成線路，因此線徑宽度10~50um，甚至可以更细，且表面平整度高(<0.3um)、線路对位精準度誤差值僅+/-1%，完全避免了收縮比例、网版张网、表面平整度、高制造費用…等問題。雖LTCC、HTCC、DBC、與DPC等陶瓷基板都已广泛使用與研究，然而，在高功率LED陶瓷散热領域而言，DPC在目前發展趨勢看来，可以说是最适合高功率LED發展需求的陶瓷散热基板。
